Funcționalitatea Tabloului Electric cu Comutare Automată – Trifazic (putere maxima 15kw)

Funcționalitatea Tabloului Electric cu Comutare Automată - Trifazic (putere maxima 15kw)

trifazat standard stins
1. Comutare automată pe rețea în cazul defectării invertorului

În cazul în care invertorul se defectează sau are o problemă tehnică, tabloul comută automat alimentarea pe rețea pentru a asigura continuitatea electricității în locuință.

📌 Ce se întâmplă în acest caz?

Consumatorii sunt trecuți automat pe rețea fără întrerupere.Pe panoul de comandă se vor aprinde

  • LED-urile roșii care indică rețeaua electrică, semnalizând că aceasta este acum sursa de alimentare.
  • LED-urile verzi care indică prezenta tensiunii pe iesirea pentru consumatori.
  • LED-ul roșu „Grid ONLY” va fi aprins, indicând că sistemul funcționează exclusiv pe rețea.
  • LED-ul albastru „Invertor Defect” se va aprinde pentru a alerta utilizatorul că invertorul nu funcționează corect.

⚠️ Ce trebuie să facă utilizatorul?
Dacă LED-ul albastru este aprins, înseamnă că există o problemă la invertor. Este important să contactați echipa noastră de service pentru a identifica și remedia cauza defecțiunii.

‼️ATENȚIE: Pe conectorul de consumatori există tensiune!

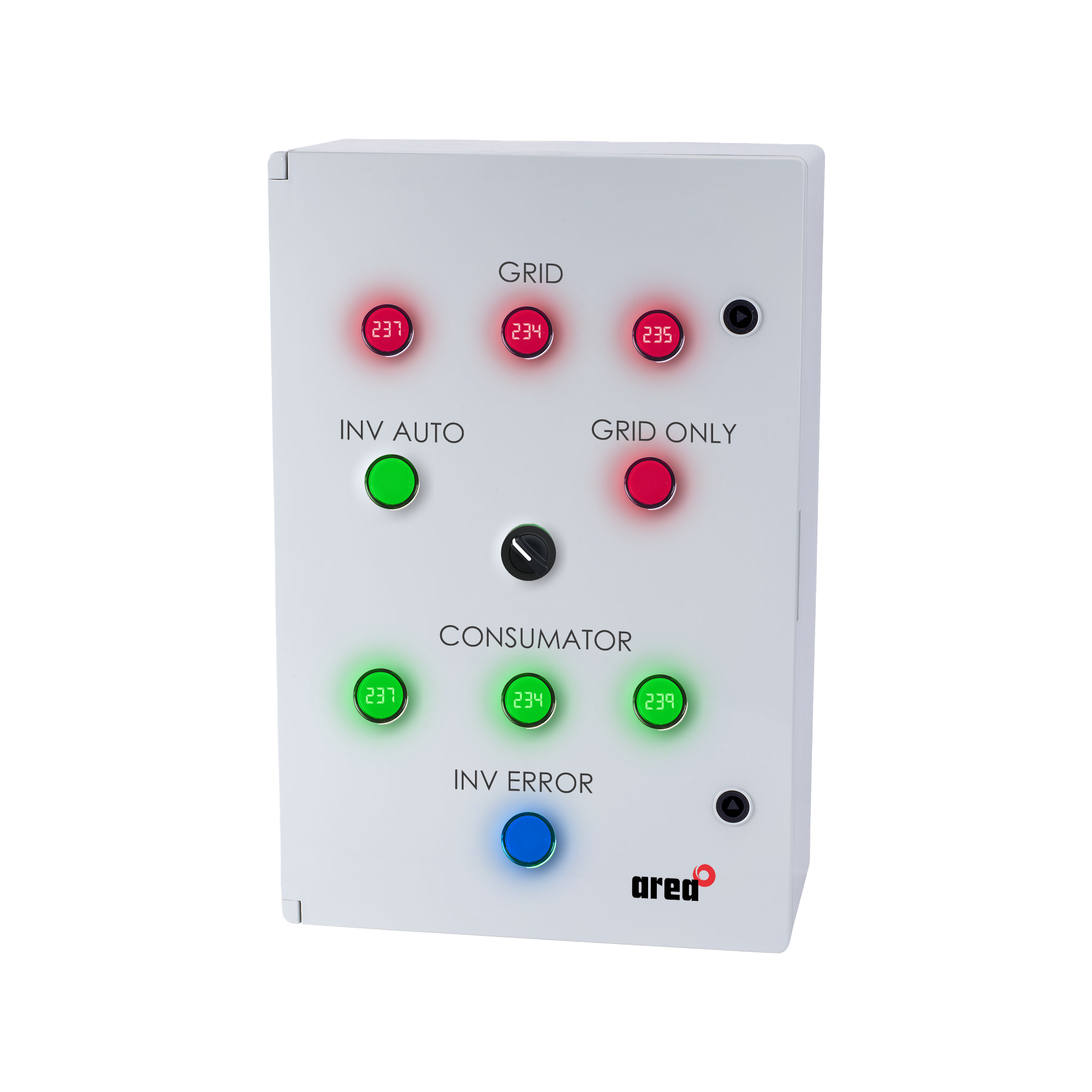

trifazat standard scenariu 1

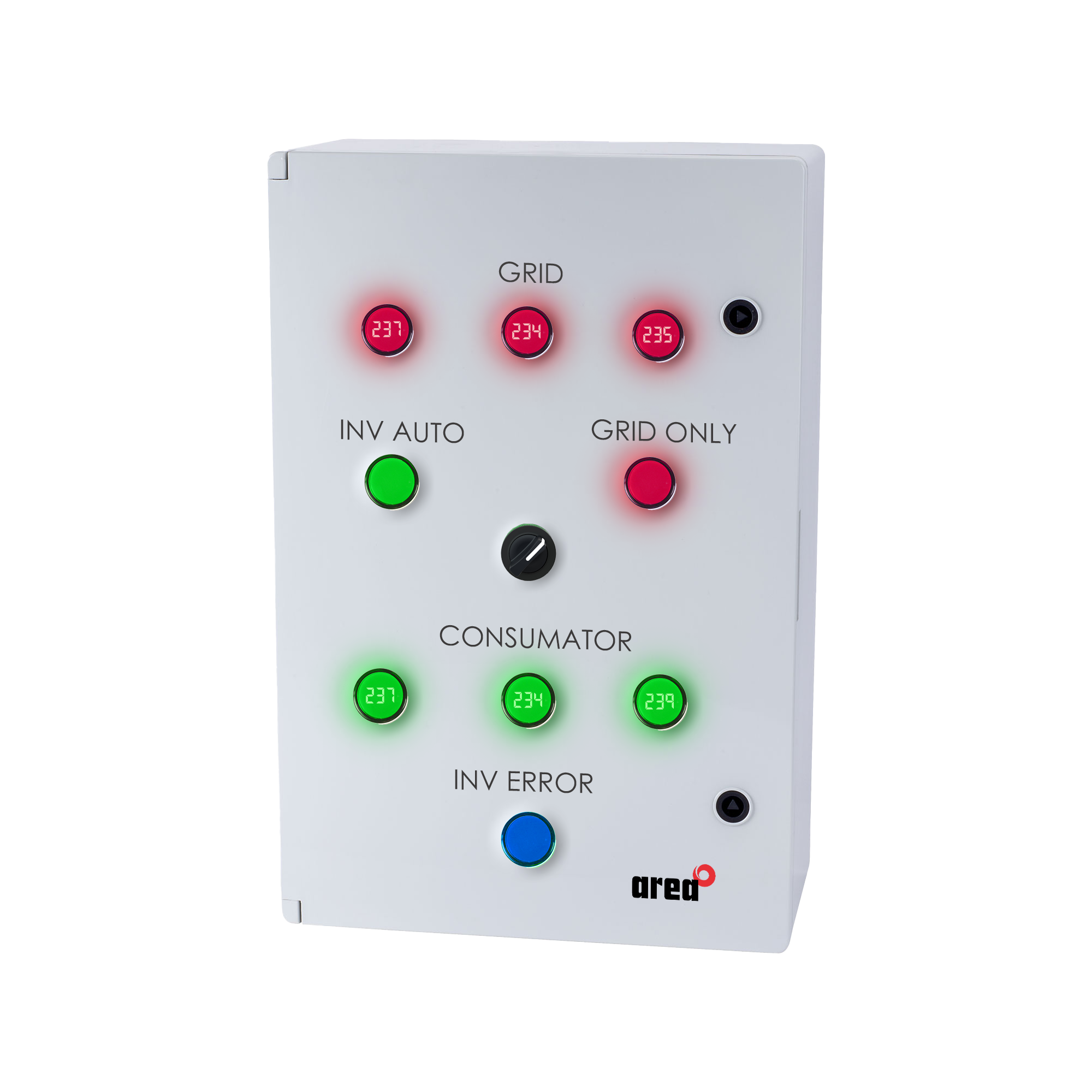

trifazat standard scenariu 2
2. Modul „Grid ONLY” – Alimentare exclusivă din rețea pentru întreținerea invertorului

Dacă utilizatorul dorește să efectueze lucrări de întreținere sau să înlocuiască invertorul, poate selecta manual modul „Grid ONLY” folosind comutatorul de pe panoul de control.

📌 Ce se întâmplă în acest caz?

  • Sistemul se va baza doar pe rețeaua electrică, fără a mai folosi invertorul.
  • Pe panoul de comandă vor rămâne aprinse doar LED-urile roșii indicatoare ale rețelei și LED-ul roșu „Grid ONLY”.
  • Alimentarea consumatorilor va fi direct din rețea, iar invertorul nu va mai fi utilizat.

⚠️ Când trebuie utilizat acest mod?

  • Când se dorește oprirea invertorului pentru mentenanță sau înlocuire.
  • Când utilizatorul vrea să folosească exclusiv rețeaua electrică pentru o perioadă determinată.

‼️ATENȚIE: Pe conectorul de consumatori există tensiune!

‼️ATENȚIE: NU deconectați invertorul fără oprirea acestuia – aceste intervenții se pot face doar de personal autorizat!

3. Modul „INV Auto” – Funcționare normală cu invertor activ

Acesta este modul de operare standard, în care tabloul BYPASS permite invertorului să funcționeze și să furnizeze energie electrică consumatorilor. Dacă invertorul este activ și funcționează corect, sistemul utilizează energia produsă de acesta.

📌 Ce se întâmplă în acest caz?

Pe panoul de comandă vor fi aprinse LED-urile roșii care indică tensiunea pe fiecare fază a rețelei. Vor fi aprinse și LED-urile verzi care indică consumul de energie pe fiecare fază a invertorului.

  • Dacă invertorul generează suficientă energie, consumatorii vor fi alimentați de acesta, reducând astfel consumul din rețea.

⚠️ Ce trebuie să știe utilizatorul?

  • Acesta este modul normal de funcționare, recomandat pentru utilizarea zilnică.Dacă LED-ul albastru se aprinde în acest mod, înseamnă că invertorul a intrat în avarie și trebuie verificat.

‼️ATENȚIE: Pe conectorul de consumatori există tensiune!

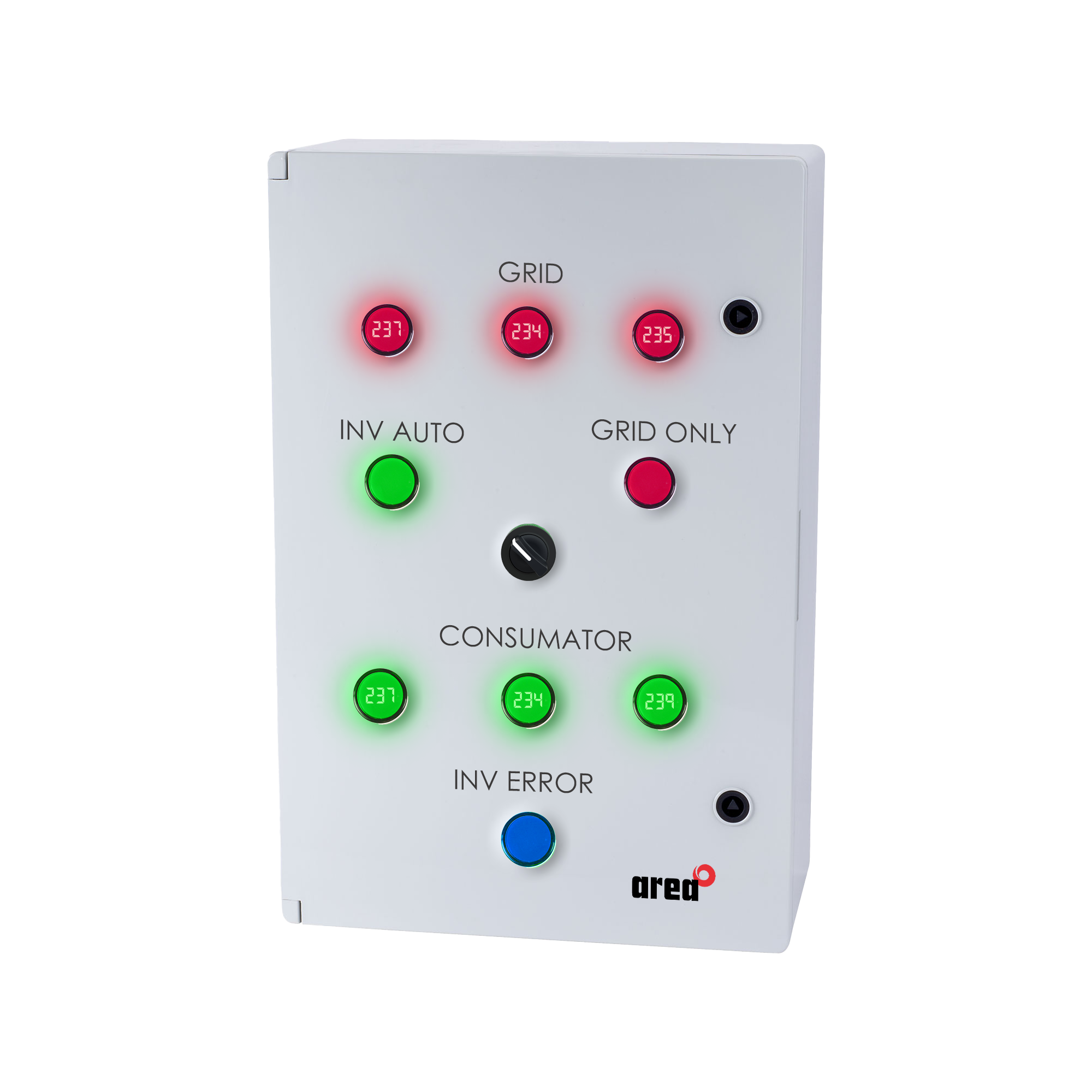

trifazat standard scenariu 3

Energie fără întreruperi – automat, sigur, eficient!

Beneficiile utilizării Tabloului Electric cu Comutare Automată - Trifazic

Continuitate în alimentare

Chiar și în cazul unei defecțiuni a invertorului, consumatorii nu rămân fără curent, deoarece tabloul comută automat pe rețea.

Protecție și siguranță

Semnalizarea clară prin LED-uri permite utilizatorului să înțeleagă imediat starea sistemului și să ia măsurile necesare.

Ușurință în utilizare

Comutarea între modurile de operare este simplă, iar tabloul funcționează automat în caz de avarie.

Economie de energie

În modul „INV Auto”, sistemul prioritizează invertorul, reducând dependența de rețea și economisind bani.

Mentenanță facilă

Modul „Grid OUT” permite deconectarea invertorului fără a întrerupe alimentarea consumatorilor.

Protecție împotriva fluctuațiilor de tensiune

Tabloul BYPASS trifazic monitorizează și afișează tensiunea pe fiecare fază, permițându-ți să identifici rapid eventualele probleme din rețea sau invertor. Astfel, previi defectarea echipamentelor conectate și asiguri o alimentare stabilă și sigură.
