Funcționalitatea Tabloului Electric cu Comutare Automată – Soluția inteligentă pentru alimentare sigură în zone cu rețea instabilă Monofazic (putere maxima 8kw)

Funcționalitatea Tabloului Electric cu Comutare Automată Monofazic- Soluția inteligentă pentru alimentare sigură în zone cu rețea instabilă

Cu funcție avansată de comutare automată și control al generatorului

Putere maximă suportată: 8 kW

Cumpără acum

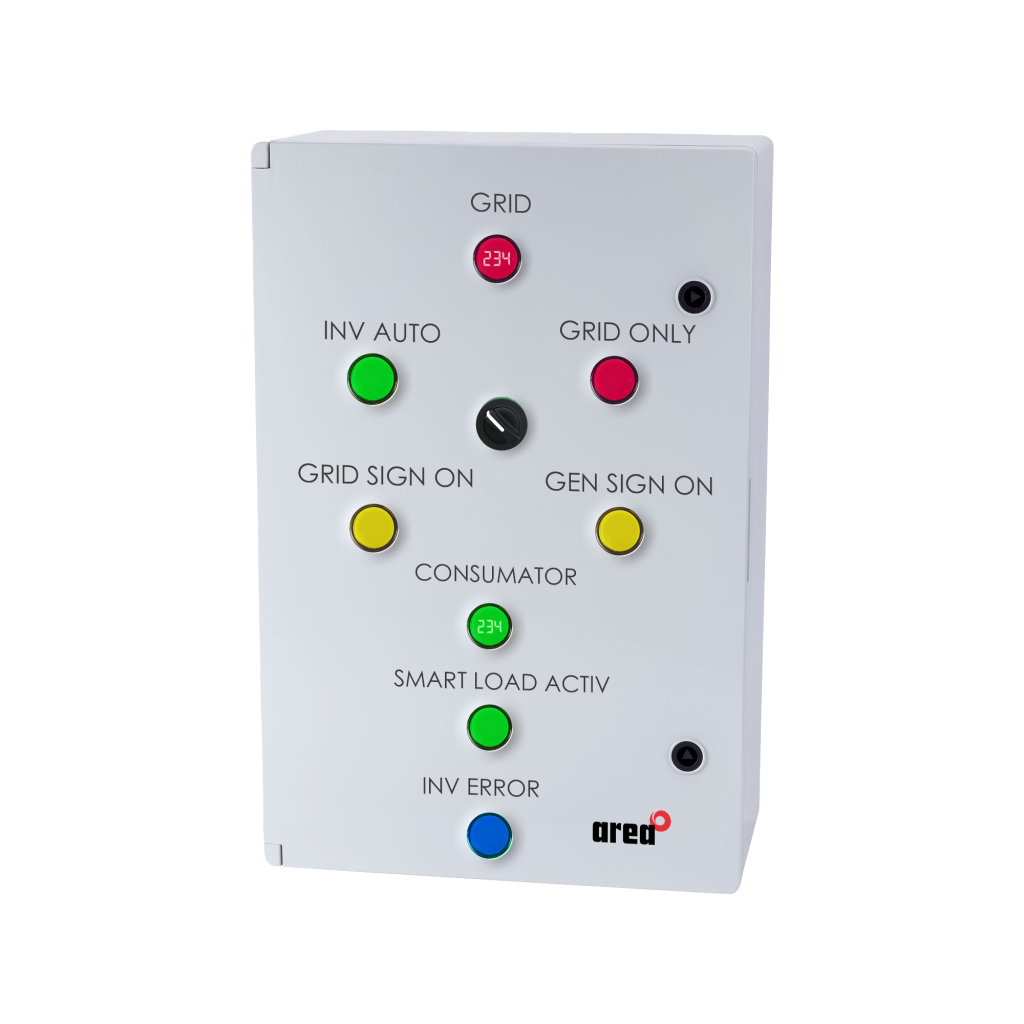

monofazat sl gen stins
Descriere generală

Acest tablou ATS (Automatic Transfer Switch) monofazic este proiectat special pentru instalații în care rețeaua națională de energie prezintă fluctuații frecvente sau instabilitate. Sistemul oferă nu doar comutare automată între invertor și rețea, ci și integrare cu un generator extern, cu funcție de control automat. În plus, permite un management inteligent al conectării invertorului la rețea, în funcție de parametrii reali de funcționare ai bateriilor și ai rețelei.

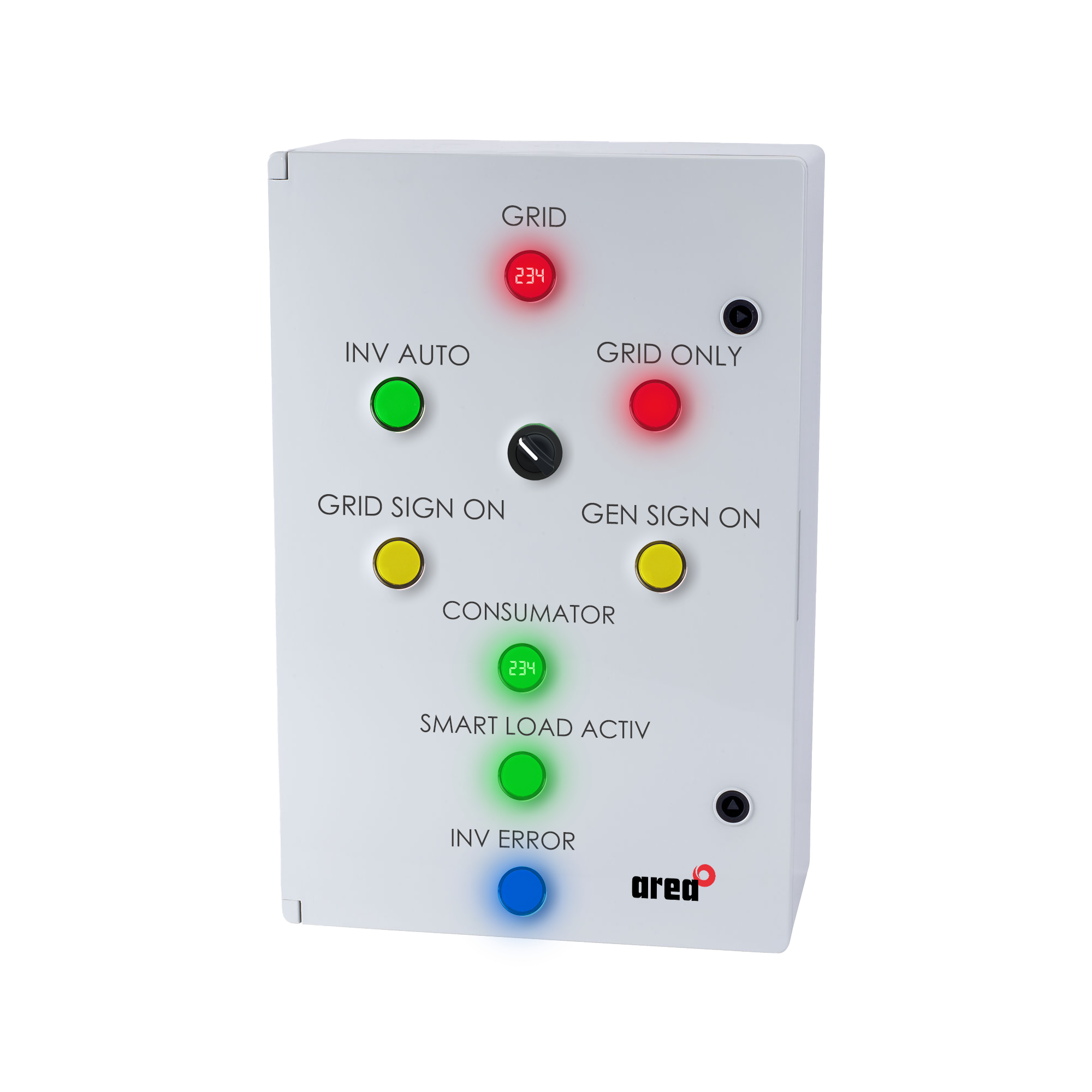

1. Defecțiune invertor – comutare automată pe rețea

Dacă invertorul intră în avarie sau nu mai furnizează energie pe ieșirea de backup:

  • Tabloul comută automat pe rețeaua publică;

📌 Ce se întâmplă în acest caz?

Consumatorii sunt trecuți automat pe rețea fără întrerupere. Pe panoul de comandă se va aprinde:

  • LED-ul roșu care indică tensiunea din rețeaua electrică, semnalizând că aceasta este acum sursa de alimentare.
  • LED-ul verde care arată că tensiunea ajunge la consumator (LOAD);
  • LED-ul roșu „Grid ONLY” va fi aprins, indicând că sistemul funcționează exclusiv pe rețea.
  • LED “SL ACTIV” – arată tensiunea pe ieșirea Smart Load;
  • LED-ul albastru „Invertor Defect” se va aprinde pentru a alerta utilizatorul că invertorul nu funcționează corect.

⚠️ Ce trebuie să facă utilizatorul?
Dacă LED-ul albastru este aprins, înseamnă că există o problemă la invertor. Este important să contactați echipa noastră de service pentru a identifica și remedia cauza defecțiunii.

‼️ATENȚIE: Pe conectorul de consumatori există tensiune! În acest moment, alimentarea consumatorilor este menținută.

monofazat sl gen stadiu 1 2
monofazat sl gen stadiu 2

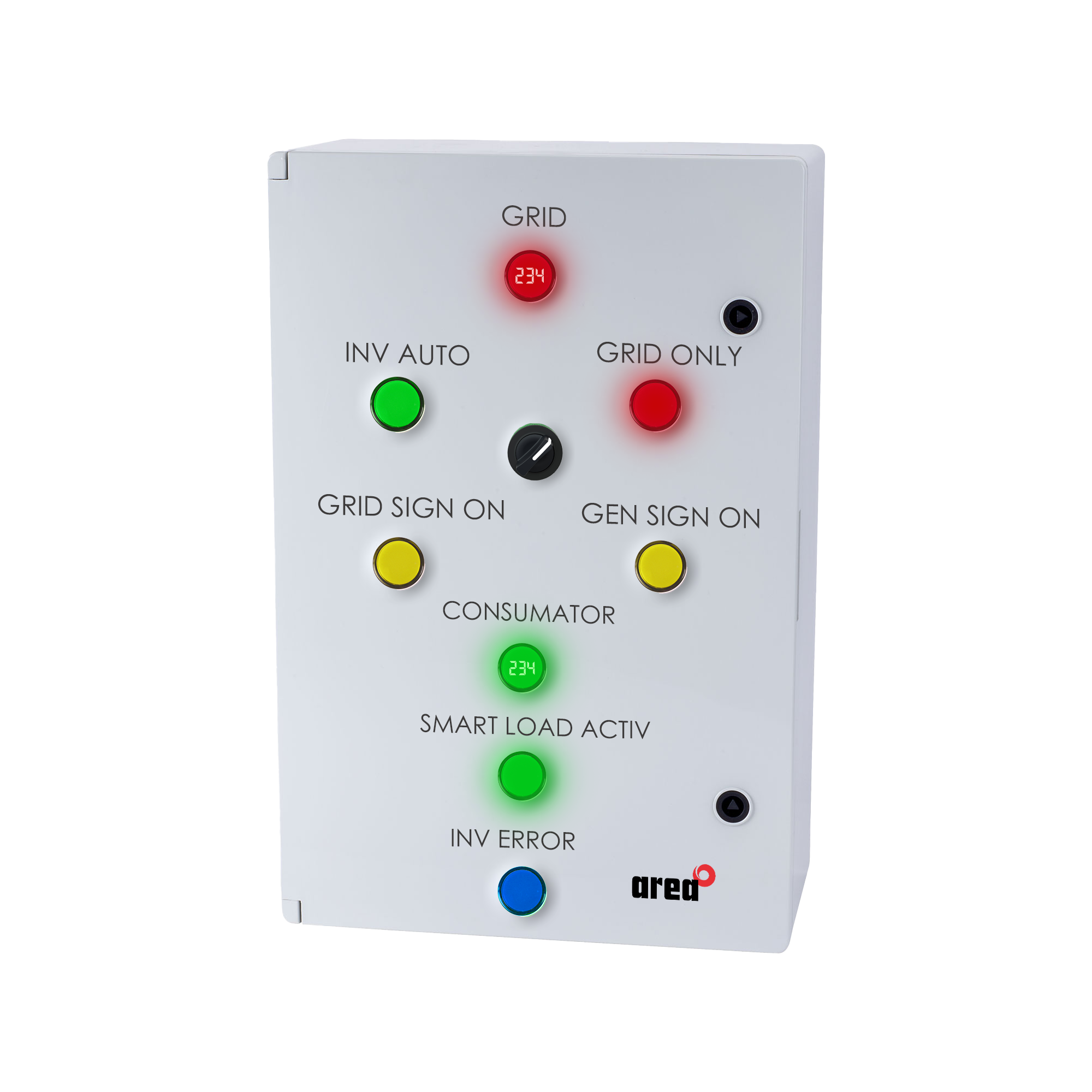

2. Modul „Grid ONLY” – Alimentare exclusivă din rețea pentru întreținerea invertorului

Dacă utilizatorul dorește să efectueze lucrări de întreținere sau să înlocuiască invertorul, poate selecta manual modul „Grid ONLY” folosind comutatorul de pe panoul de control.

📌 Ce se întâmplă în acest caz?

  • Sistemul se va baza doar pe rețeaua electrică, fără a mai folosi invertorul.
  • Pe panoul de comandă vor rămâne aprinse
  • LED-ul roșu (rețea);
  • LED-ul verde (consumator LOAD);
  • LED “SL ACTIV”;
  • LED roșu Grid ONLY.

⚠️ Când trebuie utilizat acest mod?

  • Când se dorește oprirea invertorului pentru mentenanță sau înlocuire.
  • Când utilizatorul vrea să folosească exclusiv rețeaua electrică pentru o perioadă determinată.

‼️ATENȚIE: Pe conectorul de consumatori există tensiune!

‼️ATENȚIE: NU deconectați invertorul fără oprirea acestuia – aceste intervenții se pot face doar de personal autorizat!

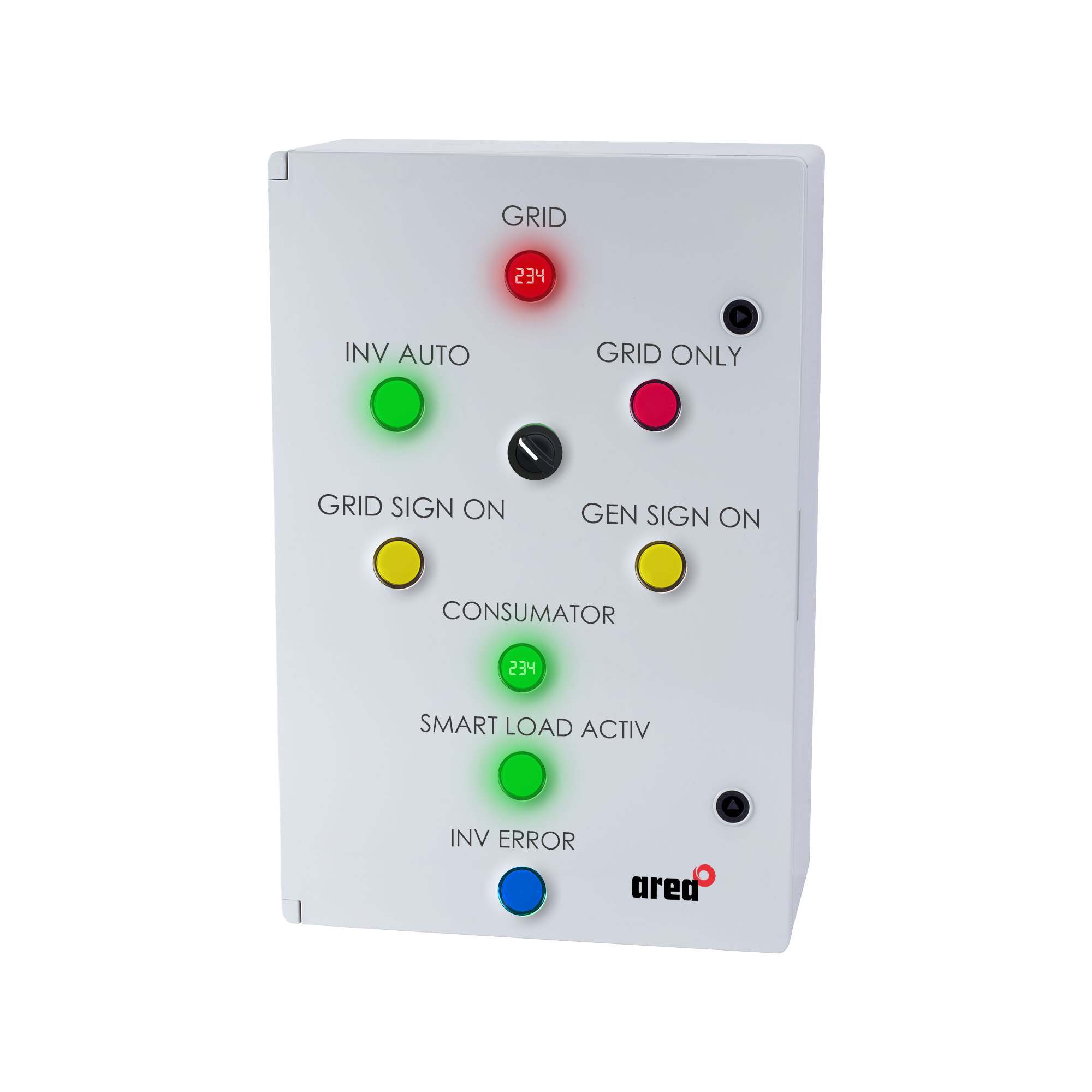

3. Modul „INV Auto” – Funcționare normală cu invertor activ

Acesta este modul de operare standard, în care tabloul permite invertorului să funcționeze și să furnizeze energie electrică consumatorilor. Dacă invertorul este activ și funcționează corect, sistemul utilizează energia produsă de acesta.

📌 Ce se întâmplă în acest caz?

Pe panoul de comandă va fi aprins LED-ul roșu care indică tensiunea pe fiecare fază a rețelei. Va fi aprins și LED-ul verde care indică consumul de energie pe fiecare fază a invertorului.

LED-ul “SL ACTIV” indică prezența tensiunii Smart Load.

  • Dacă invertorul generează suficientă energie, consumatorii vor fi alimentați de acesta, reducând astfel consumul din rețea.

⚠️ Ce trebuie să știe utilizatorul?

  • Acesta este modul normal de funcționare, recomandat pentru utilizarea zilnică.Dacă LED-ul albastru se aprinde în acest mod, înseamnă că invertorul a intrat în avarie și trebuie verificat.

‼️ATENȚIE: Pe conectorul de consumatori există tensiune!

monofazat sl gen stadiu 3
monofazat sl gen stadiu 4

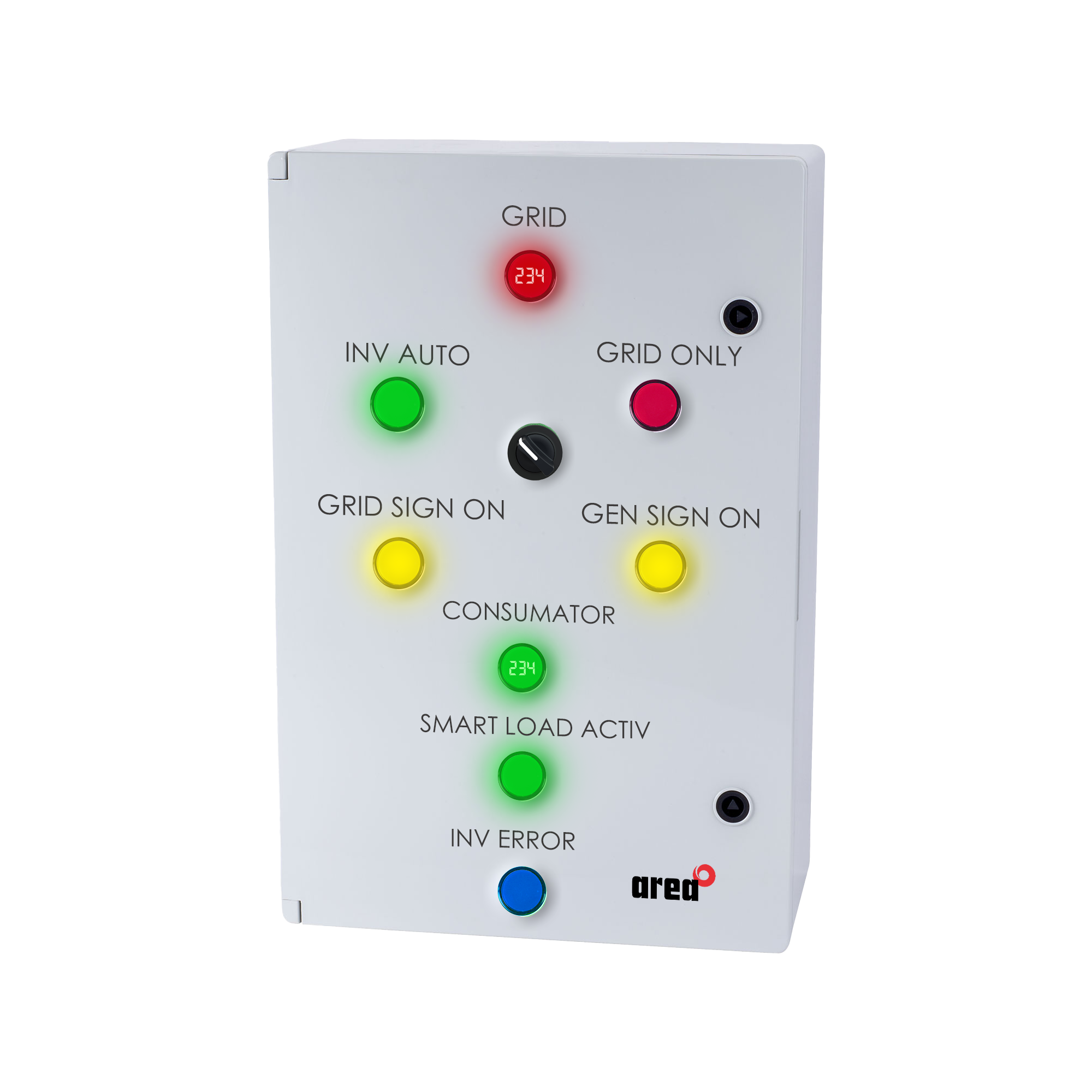

4. Funcție avansată de filtrare a rețelei și comutare inteligentă

Tabloul include o funcție avansată pentru cazurile în care:

  • Rețeaua națională are parametri instabili (tensiune/frecvență);
  • Se dorește ca invertorul să decidă singur când se conectează la rețea.

📌 Ce se întâmplă în acest caz?

În această configurație:

📴Invertorul rămâne off-grid, generând o rețea internă stabilă;

🪫Se va conecta la rețea doar dacă este nevoie (de ex. când bateriile sunt aproape descărcate);

🟡Conectarea la rețea se indică prin LED-ul galben “GRID SIGN ON”;

Dacă rețeaua lipsește, se activează un contact DRY pentru pornirea automată a generatorului;

⚡La pornirea generatorului, se va aprinde “GEN SIGN ON”, iar “GRID SIGN ON” se va stinge automat.

🔌 Pentru oprirea completă a tensiunii pe ieșiri: decuplează siguranțele LOAD și SMART LOAD;

⚠️ Pentru oprirea totală a tabloului: oprește invertorul și decuplează siguranța GRID.

Energie fără întreruperi – automat, sigur, eficient!

Beneficiile utilizării Tabloului Electric cu Comutare Automată - Trifazic

Continuitate în alimentare

Chiar și în cazul unei defecțiuni a invertorului, consumatorii nu rămân fără curent, deoarece tabloul comută automat pe rețea.

Protecție și siguranță

Semnalizarea clară prin LED-uri permite utilizatorului să înțeleagă imediat starea sistemului și să ia măsurile necesare.

Ușurință în utilizare

Comutarea între modurile de operare este simplă, iar tabloul funcționează automat în caz de avarie.

Economie de energie

În modul „INV Auto”, sistemul prioritizează invertorul, reducând dependența de rețea și economisind bani.

Mentenanță facilă

Modul „Grid OUT” permite deconectarea invertorului fără a întrerupe alimentarea consumatorilor.

Protecție împotriva fluctuațiilor de tensiune

Tabloul BYPASS trifazic monitorizează și afișează tensiunea pe fiecare fază, permițându-ți să identifici rapid eventualele probleme din rețea sau invertor. Astfel, previi defectarea echipamentelor conectate și asiguri o alimentare stabilă și sigură.
