Funcționalitatea Tabloului Electric cu Comutare Automată – Monofazic (putere maxima 8kw)

Funcționalitatea Tabloului Electric cu Comutare Automată - Monofazic (32A/40A)

monofazat standard cu scris 1
1. Comutare automată pe rețea în cazul defectării invertorului

În cazul în care invertorul se defectează sau are o problemă tehnică, tabloul comută automat alimentarea pe rețea pentru a asigura continuitatea electricității în locuință.

📌 Ce se întâmplă în acest caz?

Consumatorii sunt trecuți automat pe rețea fără întrerupere (există posibilitatea ca întreruperea să fie sesizată de ochiul uman și de anumite surse în comutație, această comutație nu este de tip UPS). Pe panoul de comandă se vor aprinde:

  • LED-ul roșu care indică rețeaua electrică “GRID”, semnalizând prezența tensiunii de la rețea.
  • LED-ul verde “CONSUMATOR” care indică prezenta tensiunii pe iesirea pentru consumatori.
  • LED-ul roșu „Grid ONLY” va fi aprins, indicând că sistemul funcționează exclusiv pe rețea.
  • LED-ul albastru „INV ERROR” se va aprinde pentru a alerta utilizatorul că invertorul nu funcționează corect.

⚠️ Ce trebuie să facă utilizatorul?
Dacă LED-ul albastru este aprins, înseamnă că există o problemă la invertor. Este important să contactați echipa de service care a montant invertorul pentru a identifica și remedia cauza defecțiunii.

‼️ATENȚIE: Pe conectorul de consumatori final există tensiune!

monofazat standard aprins scenariu 1
monofazat standard aprins scenariu 2

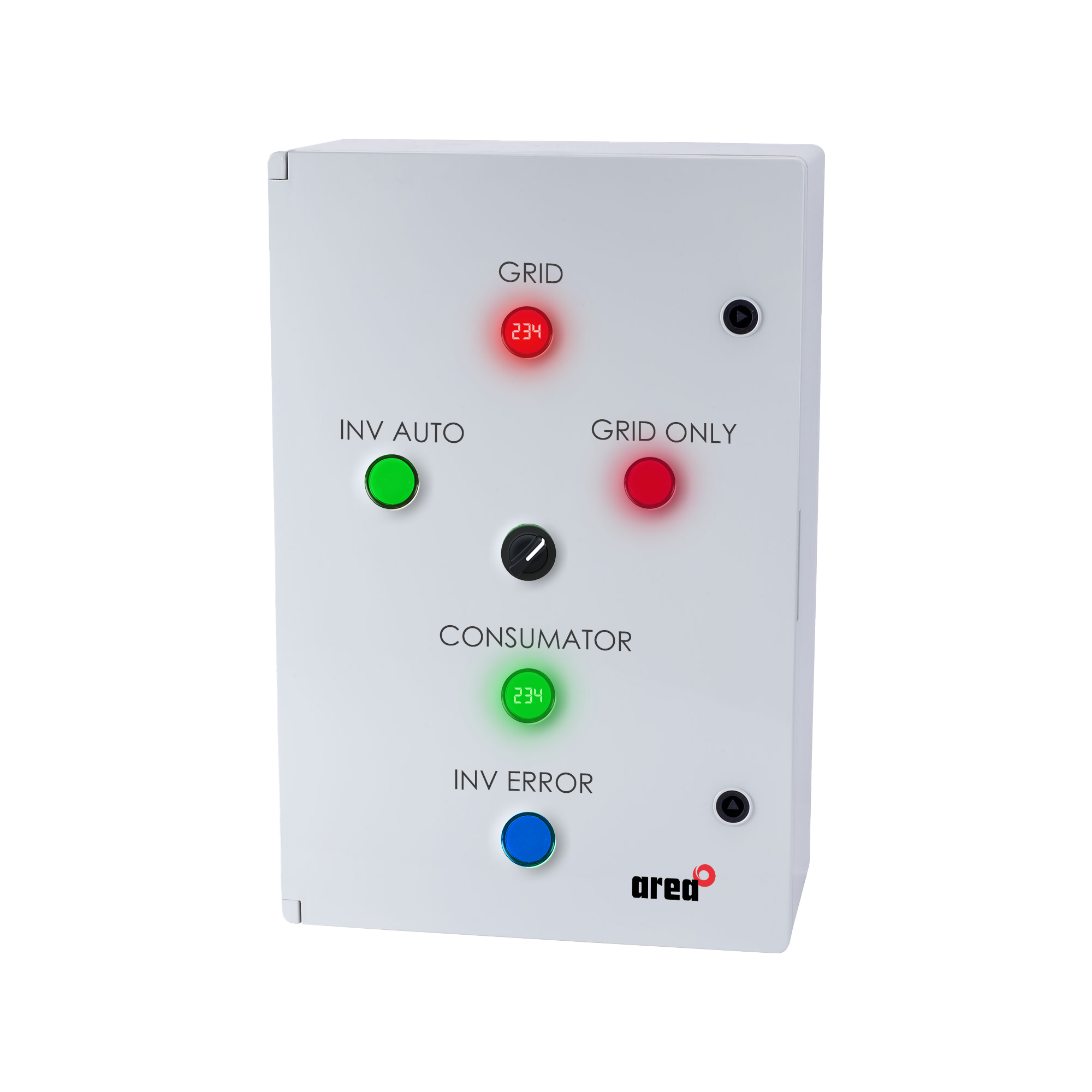

2. Modul „Grid ONLY” – Alimentare exclusivă din rețea pentru întreținerea invertorului/mentenanță

Dacă utilizatorul dorește să efectueze lucrări de întreținere sau să înlocuiască invertorul, poate selecta manual modul „Grid ONLY” folosind comutatorul de pe panoul de control.

📌 Ce se întâmplă în acest caz?

  • Sistemul se va baza doar pe rețeaua electrică, fără a mai folosi invertorul.
  • Pe panoul de comandă va rămâne aprins LED-ul roșu “GRID” indicator al rețelei, LED-ul roșu „Grid ONLY” indicator al selecției manuale exclusive a utilizării rețelei și led-ul verde “CONSUMATOR” indicator al prezenței de tensiune la consumatorul final.
  • Alimentarea consumatorilor va fi direct din rețea, iar invertorul nu va mai fi utilizat.

⚠️ Când trebuie utilizat acest mod?

  • Când se dorește oprirea invertorului pentru mentenanță sau înlocuire.
  • Când utilizatorul vrea să folosească exclusiv rețeaua electrică pentru o perioadă determinată.

‼️ATENȚIE: Pe conectorul de consumatori există tensiune!

‼️ATENȚIE: NU deconectați invertorul din tablou înainte de oprirea acestuia – aceste intervenții se pot face doar de personal autorizat!

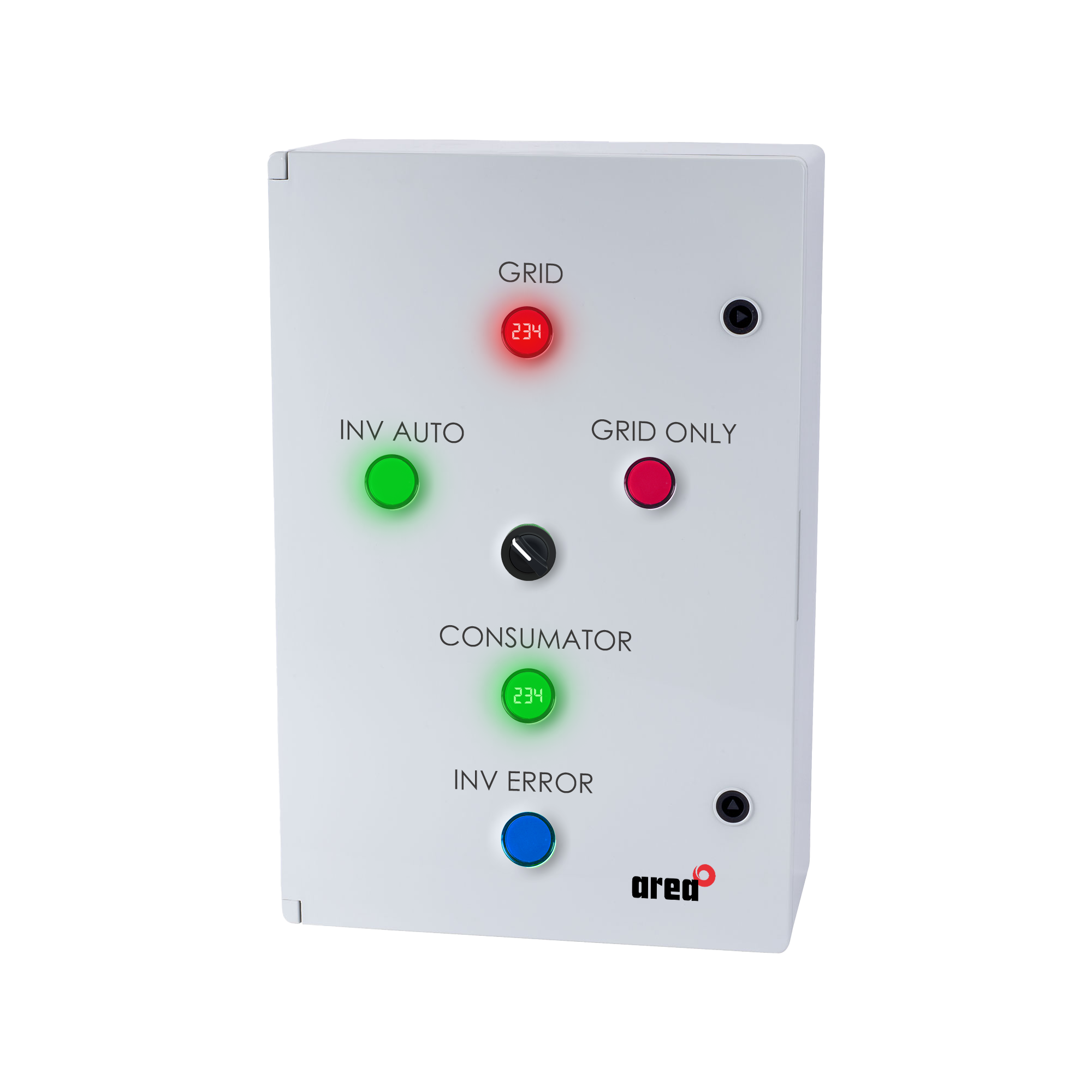

3. Modul „INV Auto” – Funcționare normală cu invertor activ

Acesta este modul de operare standard, în care tabloul ATS permite invertorului să funcționeze și să furnizeze energie electrică consumatorilor. Dacă invertorul este activ și funcționează corect,  invertorul preia managementul energetic al consumatorului furnizându-i energie.

📌 Ce se întâmplă în acest caz?

Pe panoul de comandă va fi aprins LED-ul roșu “GRID” care indică tensiunea pe rețea și LED-ul verde, “CONSUMATOR” care indică prezența tensiunii pe consumator și care va indica curentul consumat în amperi, de asemenea va fi aprins si led-ul verde “INV AUTO”, led care indică că managementul energetic este în sarcina invertorului.

⚠️ Ce trebuie să știe utilizatorul?

  • Acesta este modul normal de funcționare, recomandat pentru utilizarea zilnică.Dacă LED-ul albastru se aprinde în acest mod, înseamnă că invertorul a intrat în avarie și trebuie verificat.

‼️ATENȚIE: Pe conectorul de consumatori există tensiune!

  1. PENTRU OPRIREA COMPLETA A TENSIUNII PE IESIRI SE VOR DECUPLA SIGURANTA magnetotermica “LOAD”.
  2. Pentru oprirea completa a tensiunilor in tablou este necesara oprirea invertorului cat si a sigurantei magnetotermice “GRID”.
monofazat standard aprins scenariu 3

Energie fără întreruperi – automat, sigur, eficient!

Beneficiile utilizării Tabloului Electric cu Comutare Automată - Monofazic

Continuitate în alimentare

Chiar și în cazul unei defecțiuni a invertorului, consumatorii nu rămân fără curent, deoarece tabloul comută automat pe rețea.

Protecție și siguranță

Semnalizarea clară prin LED-uri permite utilizatorului să înțeleagă imediat starea sistemului și să ia măsurile necesare.

Ușurință în utilizare

Comutarea între modurile de operare este simplă, iar tabloul funcționează automat în caz de avarie.

Economie de energie

În modul „INV Auto”, sistemul prioritizează invertorul, reducând dependența de rețea și economisind bani.

Mentenanță facilă

Modul „Grid ONLY” permite deconectarea invertorului fără a întrerupe alimentarea consumatorilor.

Protecție împotriva fluctuațiilor de tensiune

Tabloul BYPASS trifazic monitorizează și afișează tensiunea, permițându-ți să identifici rapid eventualele probleme din rețea sau invertor. Astfel, previi defectarea echipamentelor conectate și asiguri o alimentare stabilă și sigură.
